氣動三通法蘭球閥
產品系列：氣動三通法蘭球閥
產品編號：Q64/5F-16C

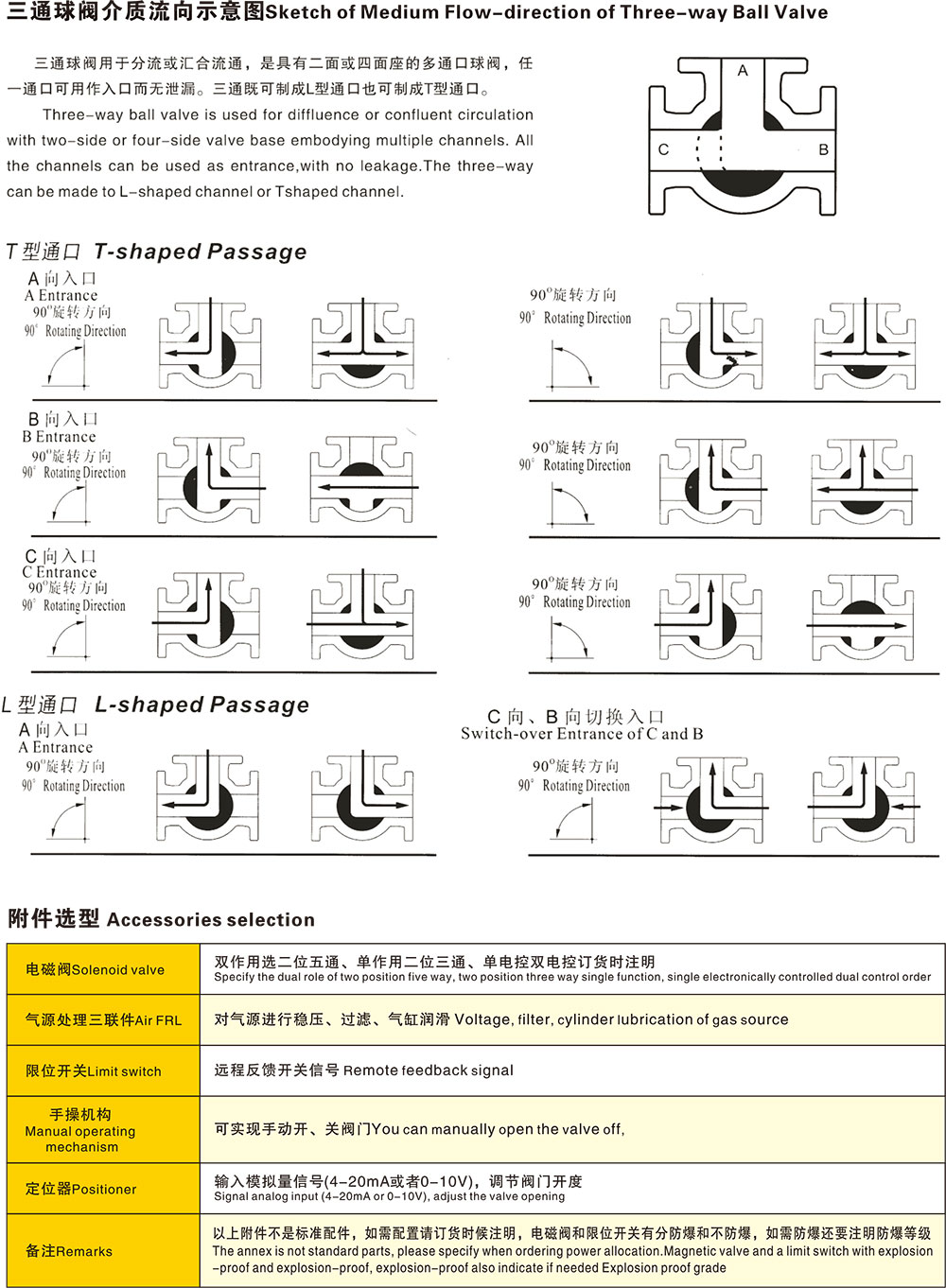

一、三通球閥名詞說明：
氣動三通法蘭球閥有兩種類型，一種是T型一種是L型，T型氣動球閥可以使三條正交的管道相互連通和切斷第三天通道，起分流、合流作用。L型氣動三通球閥只能連接相互正交的兩條管道，不能保持第三天管道的暢通，只做分配作用，這兩種氣動球閥的使用壽命長，流通能力大，阻力小。

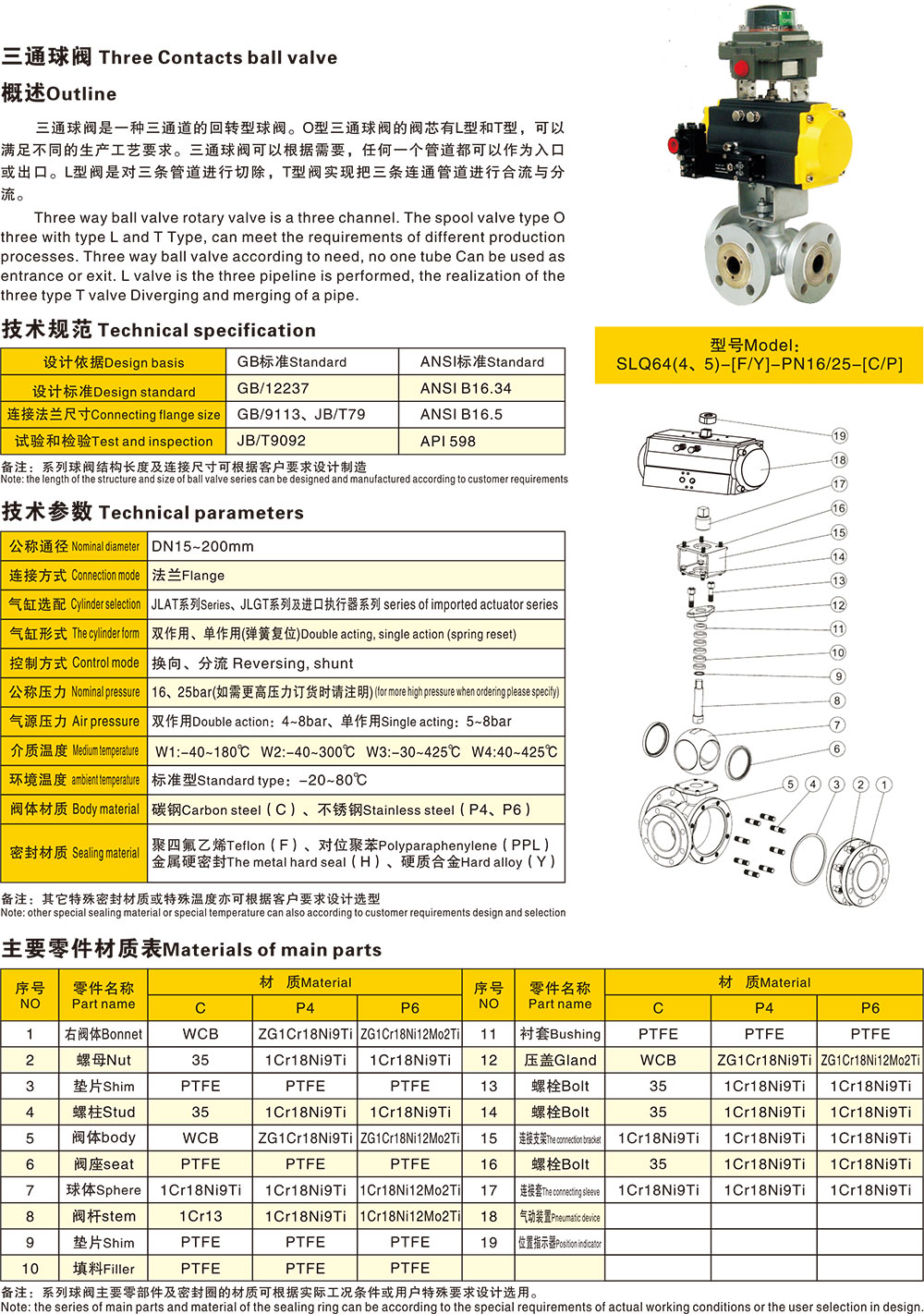

二、三通球閥結構特點：
1、三通球閥分T型和L型，使用壽命長，流通能力大，阻力小
2、L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道上可靠密封。主要用于流路的換向。
3、T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
4、氣動三通法蘭球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
5、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。

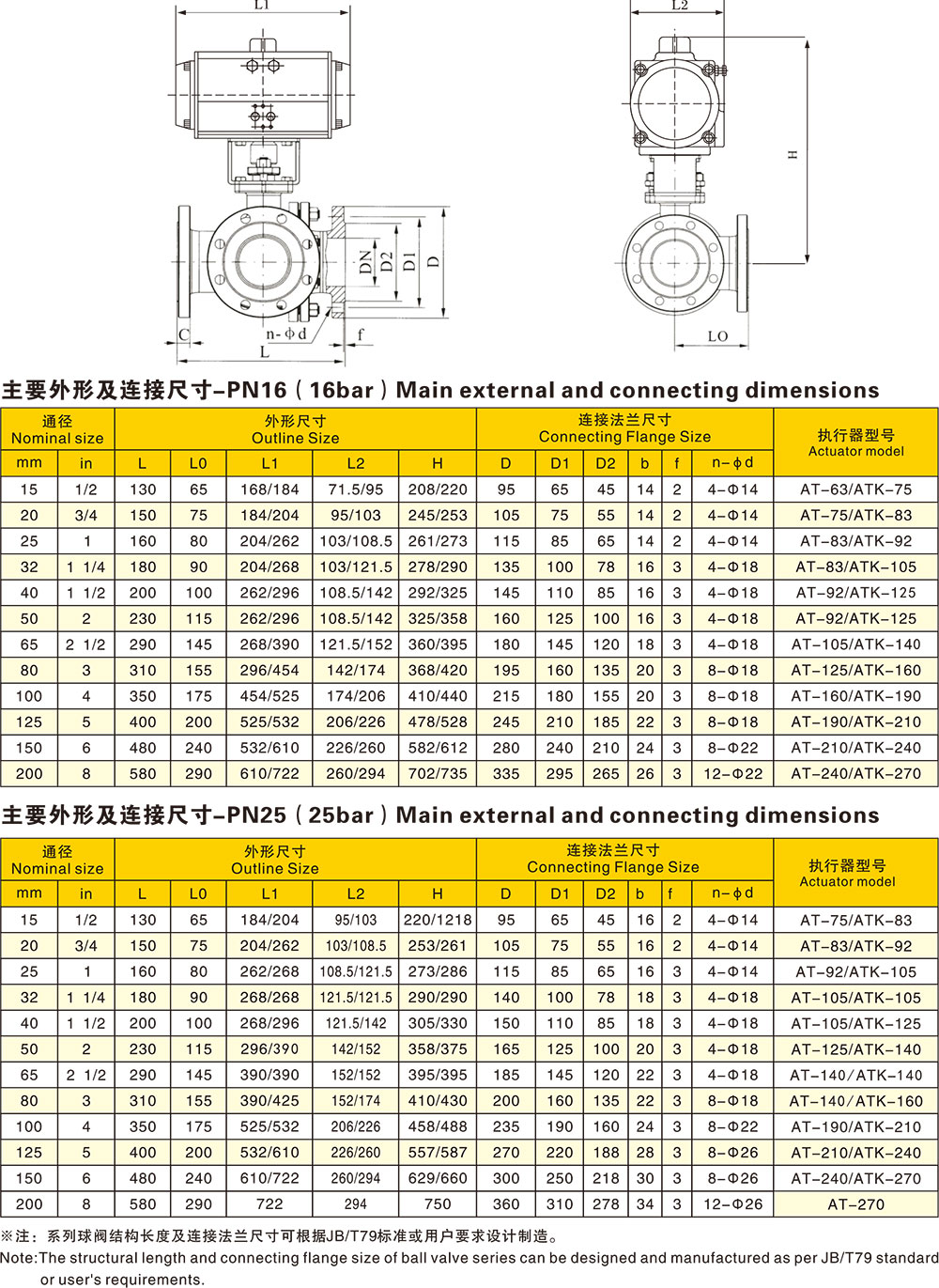

三、氣動三通法蘭球閥型號及材料：
1、型號有Q45-16C、Q45-16P、Q45-16R.
2、主要零件材料：Q45F-16C/P/R，Q45F-25C/P/R，Q45F-40C/P/R
